簡易糸張り装置 糸張りくん

測定作業の省力化でコストダウン

『糸張りくん』は、通常3 名(両側で糸を持つ2 名、中央で高さを計測する1 名)必要な糸張り測定を1 名で行うことが可能な装置です。

自立式の標尺と組み合わせれば写真撮影もラクラク。測定作業の労務コストを大幅に抑えられます。

※実用新案登録 3142160 号

糸張りくん

特長

  • 検測作業が一人で可能(0.5~10m)
  • 自動糸巻き取り装置付き

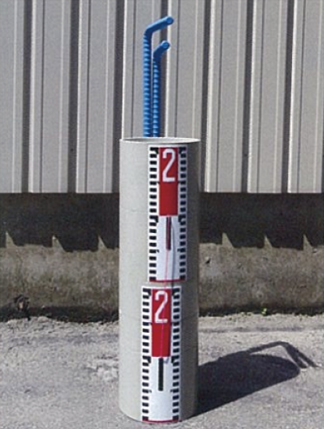

  • 重ねて片手で持ち運び可

用途

  • 路盤作りの計測
  • 手引き舗装の敷きならし
  • 高速道路などの切削深測定
  • マンホール及び各種枡設置の調整

段差にも対応可能
段差にも対応可能

使用方法

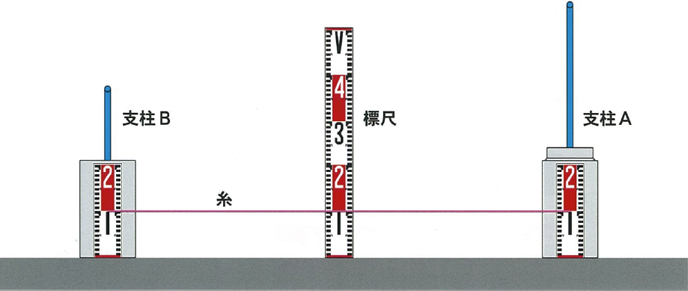

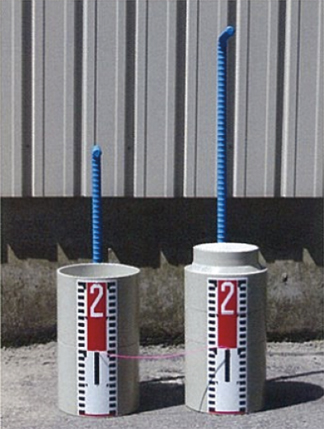

  • 支柱A(取手が長い方)を測定地点の片側に設置します。
  • 支柱B(取手が短い方)を測定地点のもう一方に設置します。
    自動巻取り装置が内蔵されているので、糸はテンションがかかった状態になります。
  • 現場の写真管理が必要な場合は、市販の自立標尺を使用すれば、一人で撮影が可能です。
  • 作業が終了したら、支柱B を支柱A の箇所まで移動して下さい。糸は自動で巻き取られます。

仕様


使用時


収納時

寸法 ■収納時 : 124×150×H600mm
■支柱A : 124×150×H560mm
■支柱B : 124×150×H380mm
質量 約8.6kg(支柱A:4.6kg、支柱B:4.0kg)
材質 本体 : 塩ビ(内部コンクリート詰め)
取手 : 異形鉄筋
φ0.8mm 蛍光ピンク色
付属品 糸掛用フック

お問い合わせ

株式会社MECX(メックス) お近くの営業所まで
